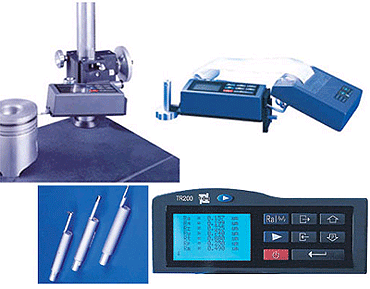

TIME3200 (原TR200）便携式粗糙度仪
一，产品概述
该仪器适用于生产现场，可测量多种机加工零件的表面粗糙度，根据选定的测量条件计算机相应的参数，在液晶显示器上清晰地显示全部测量结果及图形,并可在打印机上输出，亦可与PC机进行通讯。
二，功能特点
● 高精度电感传感器
● 可测量显示13个粗糙度参数
● 采用DSP(数字信号处理器)进行数据处理和控制，速度快，功耗低
● 机电一体化设计，体积小，重量轻，使用方便
● 高品质锂离子充电电池，容量高，无记忆效应，连续工作时间大于20小时
● 连接时代TA系列打印机，可以打印测量参数及轮廓
● 标准RS232接口，可与PC机通讯
● 可选配曲面传感器测量曲面，小孔传感器测量内孔孔壁，沟槽/深槽传感器测量沟槽底部或台阶的粗糙度
● 菜单操作方式
● 具有图形显示功能
● 传感器触针位置指示
● 带存储功能的自动关机
● 多语言工作方式选择
三，技术参数
|
测量参数 |
Ra、Rz、Ry、Rq、Rt、Rp、Rv、Rmax、
R3z、RSk、RS、RSm、Rmr |
|
测量范围 |
Ra:0.025-12.5μm |
|
显示范围 |
Ra、Rq：0.005-16μm，
Rz、Ry、Rt、Rp、Rv、Rmax、R3z：0.02-160μm
RS、RSm：1mm，Rmr：0-100%（%Rt），Rsk：0-100% |
|
量程范围 |
±20μm、±40μm、±80μm |
|
最高显示分辨率 |
0.001μm |
|
滤波方式 |
RC、PC-RC、GAUSS、D-P |
|
取样长度 |
0.25mm、0.8mm、2.5mm、自动 |
|
评定长度 |
1L-5L（可选），L为取样长度 |
|
测量行程长度 |
3L-7L（可选） |
|
最大驱动行程长度 |
17.5mm/0.71inch |
|
最小驱动行程长度 |
1.3mm/0.052inch |
|
示值误差 |
≤±10％ |
|
示值变动性 |
≤6％ |
|
针尖角度 |
90° |
|
显示方式 |
128×64点阵液晶（带背光） |
|
工作环境 |
温度：0oC- 40oC，相对湿度：＜90% |
|
重量 |
440g |
|
外型尺寸 |
140×52×48mm |
四，基本配置
主机、TS100标准传感器、电源适配器、多刻线样板、传感器护套、支架
五，可选附件
TS110曲面传感器 、TS120小孔传感器、TS130沟槽传感器、TS131深槽传感器、TA610测量平台、TA620测量平台、TA630微调平台、TA631微调平台、TA230微型打印机、侧向转接杆、接长杆、V型块、连接体部件、驱动器连接轴、PC软件
