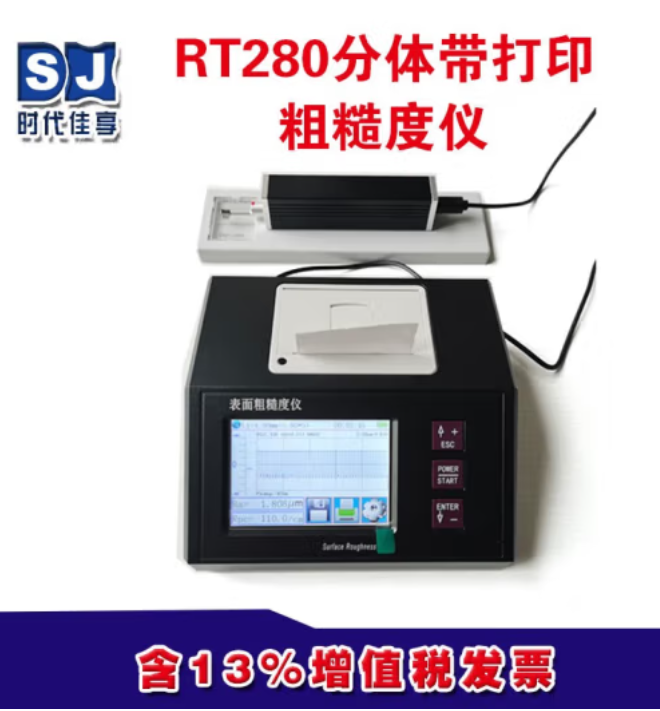

时代RT280分体式带打印款粗糙度仪
|
名称 |
内容 | ||
|
测量
范围 |
Z轴(垂直) |
640μm (-320μm~320μm) / 25200μin (-12600μin~+12600μin) | |
|
X轴(水平) |
17.5mm（0.69 inch） | ||
|
分辨率 |
Z轴
（垂直） |
0.002μm/±20μm |
0.004μm/±40μm |
|
0.008μm/±80μm |
0.020μm/±160μm | ||
|
0.040um/±320um |
| ||
|
测量
项目 |
参数 |
Ra Rz Rq Rt Rc Rp Rv R3z R3y Rz(JIS) Ry Rs Rsk Rku Rmax Rsm Rmr RPc Rk Rpk Rvk Mr1 Mr2 | |
|
标准 |
ISO4287国际标准；ANSI B46.1美国标准；
DIN4768德国标准；JIS B601日本标准 | ||
|
图形 |
支承率曲线，粗糙度原始轮廓，滤波波形 | ||
|
滤波器 |
RC,PC-RC,Gauss,D-P | ||
|
取样长度(lr) |
0.25,0.8,2.5mm | ||
|
评定长度（ln） |
Ln= lr×n n=1~5 | ||
|
传感器 |
测量原理 |
位移式差动电感 | |
|
触针 |
天然金刚石，90锥角，5μm针尖半径 | ||
|
测力 |
触针测力：4mN；导头测力：<400mN | ||
|
导头 |
硬质合金，滑行方向半径40mm | ||
|
滑行速度 |
lr=0.25, Vt=0.135mm/s lr=0.8, Vt=0. 5mm/s | ||
|
lr=2. 5, Vt=1mm/s 返回 Vt=1mm/s | |||
|
示值精度 |
0.001μm | ||
|
示值误差 |
±(5nm+0.1A) A:多刻线样板参数Ra的标准值 | ||
|
示值重复性（变动性） |
不大于3% | ||
|
残余轮廓 |
不大于0.010μm | ||
|
电源及充电电压 |
3600mAh锂离子电池， | ||
|
主机外形尺寸 |
155×145×58mm | ||
|
驱动器外形尺寸 |
23×27×115mm | ||
|
支架可调高度 |
40mm | ||
|
重量 |
约1000g | ||
|
工作环境 |
温度：- 20℃ ~ 40℃ 湿度：< 90% RH | ||
|
储存运输环境 |
温度：- 40℃ ~ 60℃ 湿度：< 90% RH | ||
|
可选配件 |
磁性表座、表座连接块、高度尺、高度尺连接块，曲面传感器、小孔传感器、深槽传感器、极小孔传感器、延长杆、转接杆、微型打印机、200mm测量平台、300mm大理石测量平台，数传处理软件，手机APP | ||
|
序号 |
名称 |
数量 |
备注 |
|
1 |
粗糙度仪主机 |
1台 |
|
|
2 |
TS160标准传感器（斧型探头） |
1只 |
非保修件 |
|
3 |
高度调节支架 |
1套 |
|
|
4 |
校准试块 |
1块 |
|
|
5 |
试块支架 |
1个 |
|
|
6 |
探头线 |
1条 |
长度1米 |
|
7 |
触摸笔 |
1只 |
|
|
8 |
充电器 |
1个 |
|
|
9 |
USB数据线 |
1条 |
|
|
10 |
使用说明书 |
1本 |
|
|
11 |
合格证 |
1张 |
|
|
12 |
保修卡 |
1张 |
|
|
13 |
仪器箱 |
1个 |
|
|
14 |
数据处理软件光盘 |
|
可选附件 |
|
15 |
表座连接块 |
|
可选附件 |
|
16 |
高度尺连接适配器 |
|
可选附件 |
|
17 |
平面探头保护套 |
|
可选附件 |
|
18 |
圆柱探头保护套 |
|
可选附件 |
|
19 |
曲面传感器 |
|
可选附件 |
|
20 |
10mm深槽传感器 |
|
可选附件 |
|
21 |
小孔传感器 |
|
可选附件 |
|
22 |
15MM深槽传感器 |
|
可选附件 |
